12μm 640 × 512 USB (CVBS/typ - C/MIPI Volitelné) Kompaktní velikost měření měření tepelného modulu

Číslo modelu

SG - DTM06U (C, M) 2 - x

SG - DTM06U (C, M) 2 - TX

SG - DTM03U (C, M) 2 - x

SG - DTM03U (C, M) 2 - TX

SG - DTM02U (C) 2 - x

SG - DTM02U (C) 2 - TX

Tepelný modul

Senzor obrázku

Neochlazený mikrobolometr Vox

Interval pixelů

12 μm

Vlnový pásp odezvy

8 μm až 14 μm

Max. Rezoluce

640 × 512

384 × 228

256 × 192

Snímková frekvence (FPS)

50

25

50

25

50

25

Objektiv (ohnisková vzdálenost)

9.1/13/19/25 mm

9.1/13 mm

4/7/10 mm

F číslo

F1.0/ F1.0/ F1.1/ F1.2

F1.0

F1.0

Zorné pole (H × V)

45,9 ° × 36,9 °/32,9 ° × 26,6 °/

22,6 ° × 18,2 °/17,3 ° × 13,8 °

28,7 ° × 21,7 °/20,1 ° × 15,1 °

46,8 ° × 34,1 °/24,6 ° × 18,5 °/16,9 ° × 12,8 °

Měření teploty

N/a

Podpora

N/a

Podpora

N/a

Podpora

Měření teploty

Teplotní rozsah

Režim LT: - 20 ° C ~+150 ° C; HT režim: 0 ° C ~+550 ° C.

Chyba měření

Max (± 2 ° C, ± 2%); Provozní teplota: - 20 ° C ~+50 ° C.

Displej obrázku

Nastavení obrazu

Jas, kontrast, ostrost

Vylepšení detailů

Podpora

Získat

Auto/manuál

Snížení hluku

2d/3d

Převrátit

Podpora

Zrcadlo

Podpora

Pseudo - Barva

18 palet barvy nastavitelné

Crosshair

Displej/zmizí/skrýt

Zpracování obrazu

Korekce NUC, filtr digitálního šumu, DDE

Video

Výstup videa

UVC/BT.656/MIPI/LVDS/CVBS

UVC/CVBS

Rozhraní rozšiřování

USB/MIPI/CVBS/typ - c

USB/CVBS/typ - c

Sériová komunikace

UART sériový port

Generál

Moc

DC 4,5 ～ 5,5 V; CVBS: DC 4,5–20V

Spotřeba energie

≤0,7w@25PC

≤0,7w@25PC

≤0,55W@25PC

Pracovní teplota

- 40 ° C ~ 70 ° C.

Teplota skladování

- 40 ° C ~ 80 ° C.

Pracující vlhkost

≤ 95% RH (non - kondenzace)

Šokovat

6,06g náhodně, 3 - osa, vibrace sinusové vlny

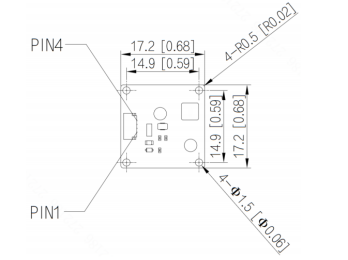

Dimenze

17,3 mm*17,3 mm*10,8 mm (bez rozpěrky čočky ocasní deska)

Hmotnost

5G (bez rozpěrky čočky na ocasní desku)
