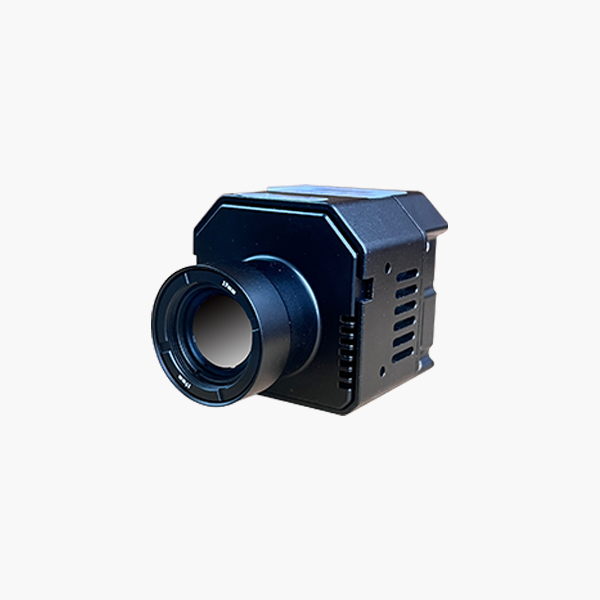

Modul tepelné síťové kamery 1280x1024 s 25mm (19mm) atermalizovaným objektivem
|
Model |
SG-TCM12N2-25 |
SG-TCM12N2-19 |
|
|
Snímač |
Obrazový snímač |
Nechlazený mikrobolometr VOx |
|
|
Rozlišení |
1280×1024 |
||
|
Snímková frekvence |
50 Hz |
||
|
Pixel Pitch |
12 μm |
||
|
Spektrální rozsah |
8~14μm |
||
|
NETD |
≤35mK@25°C, F#1,0 |
||
|
Objektiv |
Potahování |
DLC |
|
|
Ohnisková vzdálenost |
25 mm |
19 mm |
|
|
Zaměřte se |
Manuál |
Manuál |
|
|
Digitální zoom |
8x |
8x |
|
|
Hodnota F |
F1.0 |
F1.0 |
|
|
FOV |
34,15°×27,61° |
44,02°×35,84° |
|
|
Video |
Komprese |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Komprese zvuku |
AAC / MP2L2 |
||
|
Snímek |
JPEG |
||
|
Rozlišení |
Hlavní stream: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Přenosová rychlost videa |
4 kbps ~ 40 Mbps |
||
|
Síť |
Síťový protokol |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
Zabezpečení sítě |
Ověření uživatele, filtrování IP/MAC, šifrování HTTPS, řízení přístupu k síti IEEE 802.1X |
||
|
Webový prohlížeč |
IE, Edge, Firefox, Chrome |
||
|
Uživatel |
Až 20 uživatelů, 2 úrovně: Administrátor, Uživatel |
||
|
Skladování |
Micro SD/SDHC/SDXC karta (až 1TB) okrajové úložiště, FTP, NAS |
||
|
Multicast |
Podpora |
||
|
Inteligence |
Obvodová ochrana |
Tripwire, Cross Fence Detection, Intrusion |
|
|
Analýza chování |
Opuštěný objekt, odstranění objektu, rychlý pohyb, detekce davu, detekce povalování, detekce parkování |
||
|
Události |
Detekce pohybu, okluze videa, změna scény, detekce zvuku, síť odpojena, konflikt IP, nelegální přístup, anomálie úložiště |
||
|
Detekce požáru |
Podpora |
||
|
Rozhraní |
Ethernet |
4PIN Ethernetový port, 10M/100M vlastní-adaptace |
|
|
Alarm In/Out |
1/1 |
||
|
Zvukový vstup/výstup |
1/1 |
||
|
Ovládací rozhraní |
1x TTL 3,3V (VISCA protokol), 1x RS485 (Pelco protokol) (TTL 3,3V volitelně) |
||
|
Video výstup |
Síť |
||
|
Pseudo barva |
Bílá horká, černá horká, fúze, železná červená atd. 20 možností |
||
|
Režim FFC |
Auto / Manuální |
||
|
Nastavení obrazu |
Jas, Kontrast, Ostrost a Dočasná redukce šumu |
||
|
EIS |
Podpora |
||
|
OSD |
Podpora |
||
|
Překlopit |
Podpora |
||
|
Zrcadlo |
Podpora |
||
|
Napájení |
DC 12V, 1A |
||
|
Spotřeba energie |
≤3,8W |
||
|
Provozní podmínky |
-30°C~+60°C/20% až 80%RH |
||
|
Podmínky skladování |
-40°C~+70°C/20% až 95%RH |
||
|
1. úroveň ochrany objektivu |
IP67 |
||
|

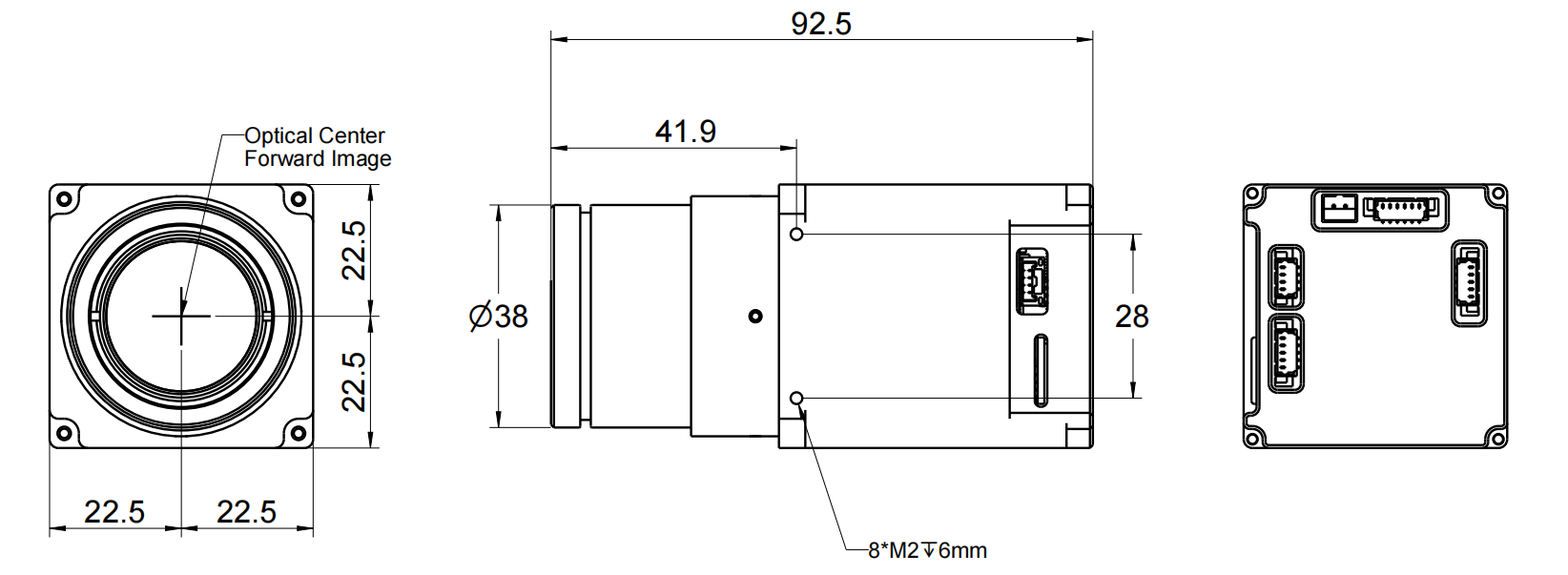

Rozměry (D*Š*V) |
80*45*45mm |
92,5*45*45mm |
|
|
Hmotnost |
Přibl. 208 g |
Přibl. 260 g |
|
Vzdálenost DRI
Cíl: Velikost člověka je 1,8 m × 0,5 m (kritická velikost je 0,75 m), Velikost vozidla je 1,4 m × 4,0 m (kritická velikost je 2,3 m); Velikost ohně je 0,13 m × 0,13 m (kritická velikost je 0,13 m).
Vzdálenosti pro detekci, rozpoznání a identifikaci cíle se vypočítávají podle Johnson's Criteria.
Doporučené vzdálenosti detekce, rozpoznání a identifikace jsou následující:
|
Objektiv |
Delect |
|
Rpoznat |
Identifiky |
||||||
|
Vozidlo |
Člověk |
Oheň |
Vozidlo |
Člověk |
Oheň |
Vozidlo |
Člověk |
Oheň |
||
|
19 mm |
2428 m (7966 stop) |
792 m (2598 stop) |
137 m (499 stop) |
607 m (1991 stop) |
198 m (650 stop) |
34m (112 stop) |
303 m (994 stop) |
99 m (325 stop) |
17m (56 stop) |
|
|
25 mm |
3194 m (10479 stop) |
1042 m (3419 stop) |
181 m (594 stop) |
799 m (2621 stop) |
260 m (853 stop) |
45m (148 stop) |
399 m (1309 stop) |
130 m (427 stop) |
23m (75 stop) |
|
