12UM 640x512 USB výstupní kompaktní velikost tepelného modulu
|
Číslo modelu |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
Tepelný modul |
||||
|
Senzor obrázku |
Vox Neomlazená pole ohniskové roviny |
|||
|
Max. Rezoluce |
640 × 512 |
|||
|
Snímková frekvence |
Nastavitelné, 6Hz až 30 Hz |
|||
|
Interval pixelů |
12 μm |
|||
|
Vlnový pásp odezvy |
8 μm až 14 μm |
|||
|
Netd |
≤ 40MK (@ 25 ° C), F# = 1,0 |
|||
|
Objektiv (ohnisková vzdálenost) |
9,1 mm |
15 mm |
19 mm |
25 mm |
|
F číslo |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3MRAD |
0,8 mrad |
0,6 mrad |
0,48 mrad |
|
Zorné pole (H × V) |
48,3 ° × 38,6 ° |
29,3 ° × 23,4 ° |
22,8 ° × 18,4 ° |
17,46 ° × 14,01 ° |
|
Min. Zaostřovací vzdálenost |
2m |
5m |
7m |
8m |
|
Měření teploty |
||||
|
Teplotní rozsah |
- 20 ° C ~+150 ° C a 100 ° C ~ 550 ° C. |
|||
|
Přesnost teploty |
Max (± 2 ° C, ± 2%) při teplotě okolního okolí 25 ° C a teploty objektu nad 0 ° C |
|||
|
Teplotní vzdálenost (na základě 0,65 × 0,65 m) |
10m (nejvzdálenější) |
15 m (nejvzdálenější) |
20m (nejvzdálenější) |
25 m (nejvzdálenější) |
|
Termografické pravidlo |
3 Typy pravidel měření teploty, 21 pravidel (10 bodů, 10 regionů a 1 řádek) |
|||
|
Výstup dat |
Údaje o teplotě 16bitu |
|||
|
Displej obrázku |
||||
|
Nastavení kontrastu |
Ano |
|||
|
Nastavení jasu |
Ano |
|||
|
Palety |
15 palet barvy nastavitelné, výchozí bílé horké |
|||
|
Režim FFC (korekce plochého pole) |
Auto, ruční, externí korekce |
|||
|
DDE |
Ano |
|||
|
Generál |
||||
|
Hardwarové rozhraní |
USB2.0 FPC |
|||
|
Moc |
DC 5V ± 5% |
|||
|
Spotřeba energie |
≤0,55W |
≤0,55W |
≤0,55W |
≤0,65W |
|
Vibrace a šok |
Vibrace: sinusoidální vibrace, 20 m/s ², 3 - osy Šok: Half Sine Wave, 30 g/11 ms, 3 - osa 6 - Way |
|||
|

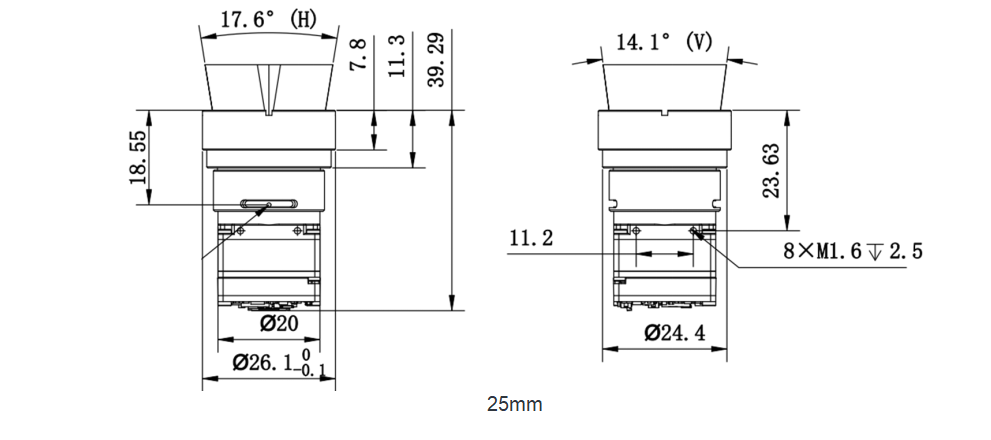

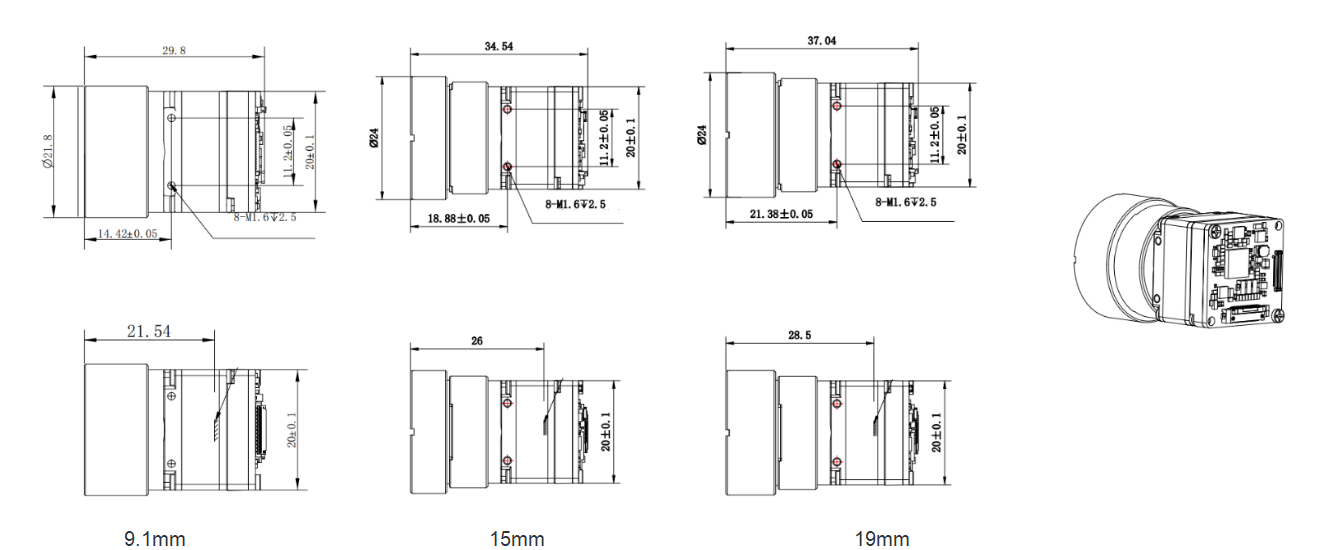

Dimenze (mm) |
29,8*20*20 mm |
34,54*20*20 mm |
37.04*20*20 mm |
39,29*20*20 mm |
|
Hmotnost |
≤22g |
≤ 28g |
≤ 32G |
≤ 33g |
|
Pracovní teplota |
- 40 ° C ~ 70 ° C. |
|||
