12UM 384x288 USB výstupní kompaktní velikost tepelného modulu
|
Číslo modelu |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
Tepelný modul |
||
|
Senzor obrázku |
Vox Neomlazená pole ohniskové roviny |
|
|
Max. Rezoluce |
384 × 288 |
|
|
Snímková frekvence |
Nastavitelné, 6Hz až 50 Hz |
|
|
Interval pixelů |
12 μm |
|
|
Vlnový pásp odezvy |
8 μm až 14 μm |
|
|
Netd |
≤ 40MK (@ 25 ° C), F# = 1,0 |
|
|
Objektiv (ohnisková vzdálenost) |
9,7 mm |
15,4 mm |
|
F číslo |
F1.0 |
F1.0 |
|
Ifov |
1.2MRAD |
0,8 mrad |
|
Zorné pole (H × V) |
26,46 ° × 19,81 ° |
17 ° × 12,8 ° |
|
Min. Zaostřovací vzdálenost |
2m |
5m |
|
Měření teploty |
||
|
Teplotní rozsah |
- 20 ° C ~+150 ° C a 100 ° C ~ 550 ° C. |
|
|
Přesnost teploty |
Max (± 2 ° C, ± 2%) při teplotě okolního okolí 25 ° C a teploty objektu nad 0 ° C |
|
|
Teplotní vzdálenost (na základě 0,65 × 0,65 m) |
10m (nejvzdálenější) |
15 m (nejvzdálenější) |
|
Termografické pravidlo |
3 Typy pravidel měření teploty, 21 pravidel (10 bodů, 10 regionů a 1 řádek) |
|
|
Výstup dat |
Údaje o teplotě 16bitu |
|
|
Displej obrázku |
||
|
Nastavení kontrastu |
Ano |
|
|
Nastavení jasu |
Ano |
|
|
Palety |
15 palet barvy nastavitelné, výchozí bílé horké |
|
|
Režim FFC (korekce plochého pole) |
Auto, ruční, externí korekce |
|
|
DDE |
Ano |
|
|
Generál |
||
|
Hardwarové rozhraní |
USB2.0 FPC |
|
|
Moc |
DC 5V ± 5% |
|
|
Spotřeba energie |
≤0,55W |
|
|
Vibrace a šok |
Vibrace: sinusoidální vibrace, 20 m/s ², 3 - osy Šok: Half Sine Wave, 30 g/11 ms, 3 - osa 6 - Way |
|
|

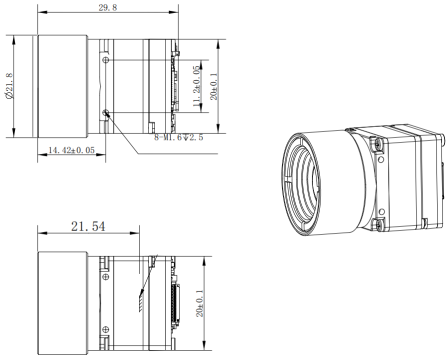

Dimenze |
29,8 mm*20 mm*20 mm |
29,8 mm*20 mm*20 mm |
|
Hmotnost |
≤22g |
≤22g |
|
Pracovní teplota |
- 40 ° C ~ 70 ° C. |
|
